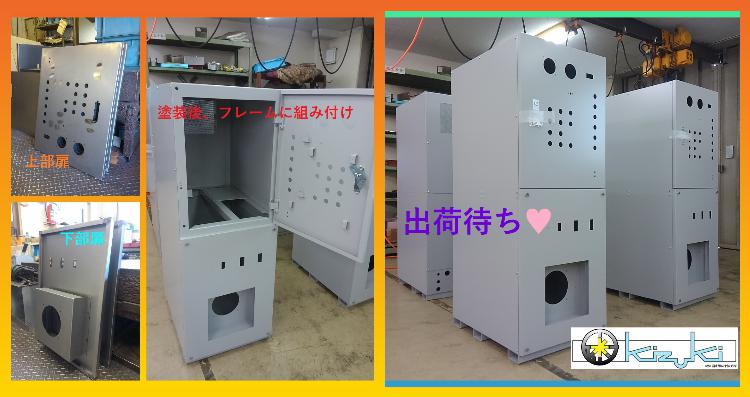

| 製品名 | マイクロ波装置筐体 |
|---|---|
| 材質 | SPCC1.6/2.3/3.2 |
| サイズ | 1800ｘ600ｘ700 |
| 特徴 | マイクロ波装置の筐体です。弊社では板金工程～塗装、シルク印刷、購入品の仕入れ、組み立てまで注文から納品まで、ワンストップで責任をもって承っております(^O^)／ここには写っていませんが導波管や内部の機構部品などもセットで納品します。今回は4台製作しましたが多い時は1度に16台出る時もあるので結構ﾜｻﾜｻします(;'∀') |

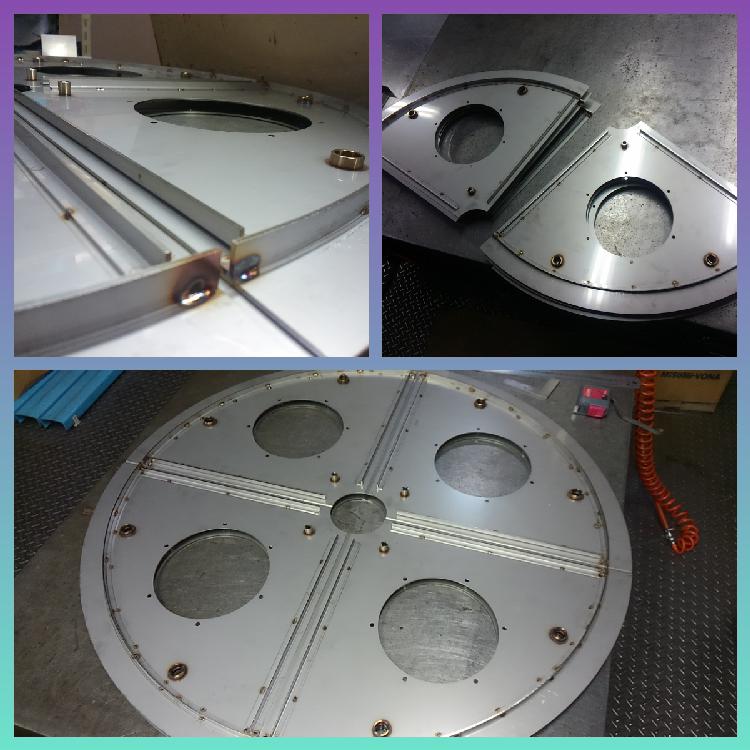

| 製品名 | ピザ🍕(嘘) リフレクター |
|---|---|
| 材質 | sus304 /ｔ3.0/ｔ2.0/ｔ1.0 |
| サイズ | 4個合わせて900φ位 |
| 特徴 | ピザ状の４つの部品を合わせて円形にして使うようです。この後高温熱処理を経てアルミナ加工を施し完成です。ちなみに『アルミナ』とは酸化アルミニウムの俗称で、アルミナ処理とはアルミナの粉末を高温で溶融させ、基材に打ち付けて成膜する技術です。耐熱性や耐摩耗性に優れた性能を発揮します。電気絶縁性にも秀でています。 |

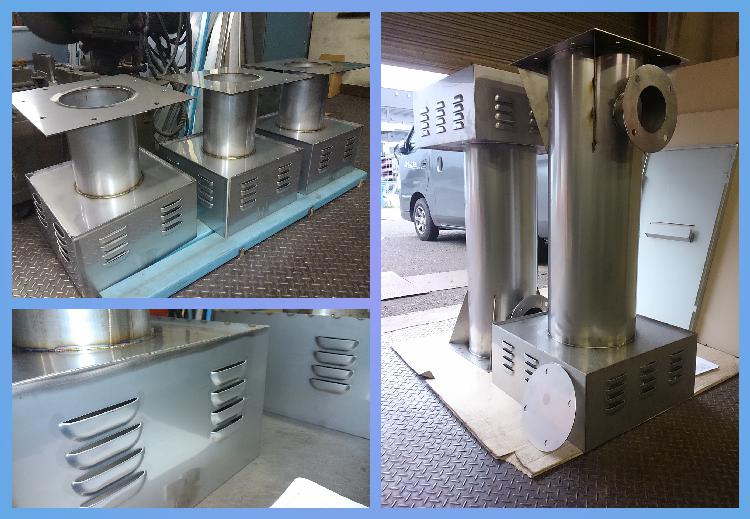

| 製品名 | ダクト(大小2種類) |
|---|---|
| 材質 | SUS304 (t 1.5/ｔ2.0/ｔ3.0) |
| サイズ | 小→高さ600㎝位／大→1400㎝位 |
| 特徴 | 円筒部分はt1.5の板をﾍﾞﾝﾀﾞｰでﾊﾅ曲げ後、ﾛｰﾗｰに通して丸めて作っています。切断は主にﾚｰｻﾞｰですが、ﾙｰﾊﾞｰ(成形)部分はﾀﾚﾊﾟﾝ加工になります。気密溶接後に酸洗に出して完成です。 |
| 製品名 | 機構部品／ﾚｰｻﾞｰﾏｰｷﾝｸﾞ |
|---|---|
| 材質 | ＣＦ(ｸﾛﾑﾌﾘｰ)2.0 |
| サイズ | 展開寸法697ｘ132.6 |
| 特徴 | SECCで作った品物にレーザーで文字入れをしています。窒素を使っての切断なので端面も窒化し錆びにくく、材料の表面も焼けが残らず綺麗に仕上がります。 |

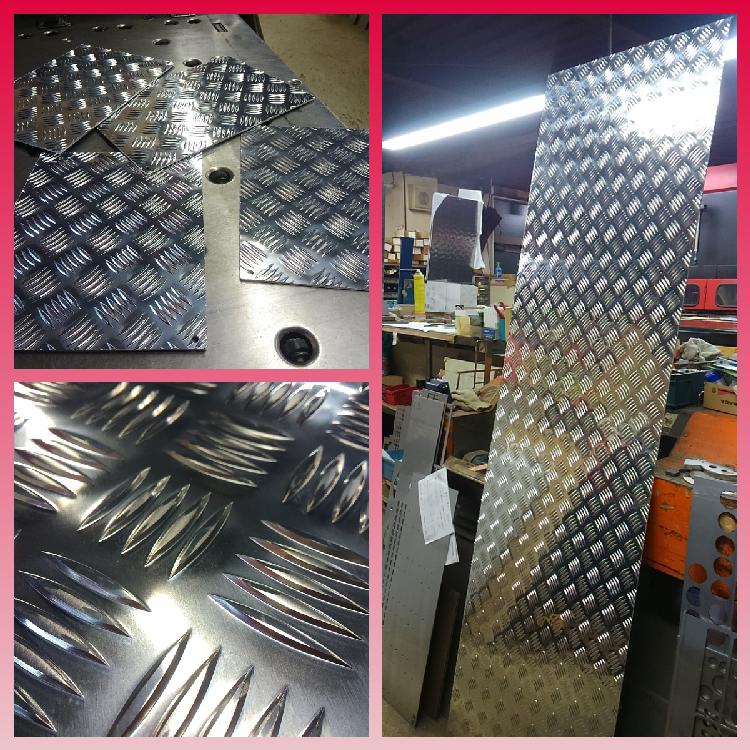

| 製品名 | アルミ縞鋼板ステップ |
|---|---|
| 材質 | A5020／ｔ3.0／縞鋼板 |
| サイズ | さまざま |
| 特徴 | アルミのチェッカープレートを切断してステップを製作しました。 |

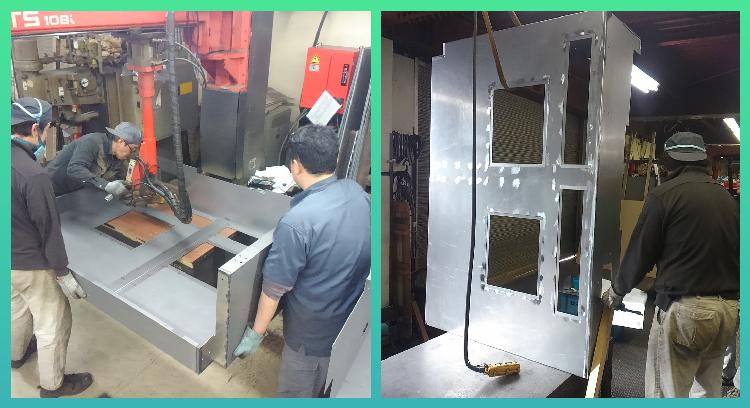

| 製品名 | でっかいカバー！(正式名称は違います^^;) |
|---|---|
| 材質 | SPCC／t1.6／材料ｻｲｽﾞ5×10 |
| サイズ | |
| 特徴 | ブログでも紹介しましたが、溶接の定番に乗り切らないほどのでっかいカバーです。 |

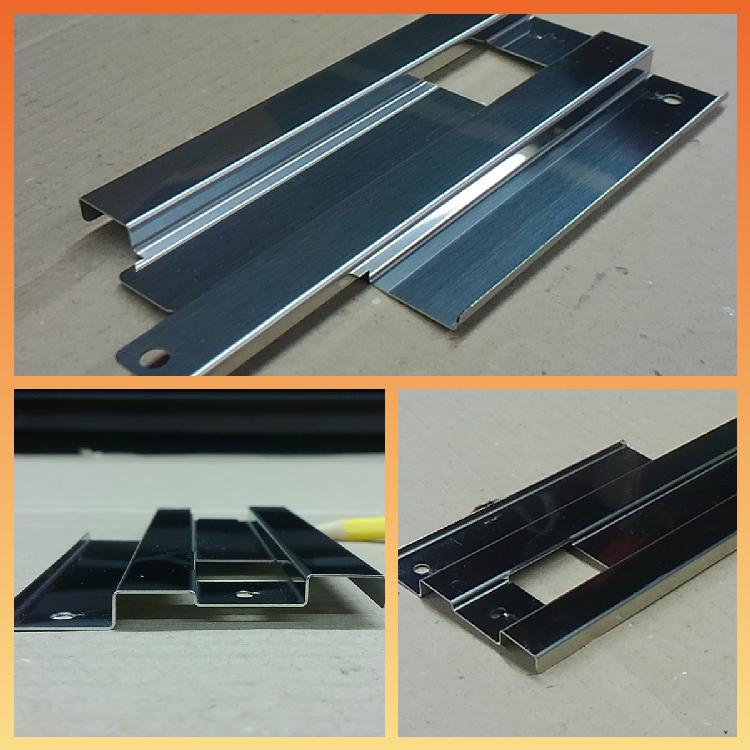

| 製品名 | 機構部品 |
|---|---|
| 材質 | SUS304／ｔ0.5 ＃400 片面研磨 |
| サイズ | 立体寸法149.5ｘ68.5(曲げ高さ2.0/3.0/6.0/6.5/7.0) |
| 特徴 | 曲げ工程が8箇所あり、それぞれの高さがバラバラで高さ2.0㍉の段曲げ部には角窓が掛かっていたりして、下手に曲げると角窓部がめくれたり引っ張られたりして寸法に狂いも生じてしまうので、一工程づつ丁寧な作業が求められる品物です。 |

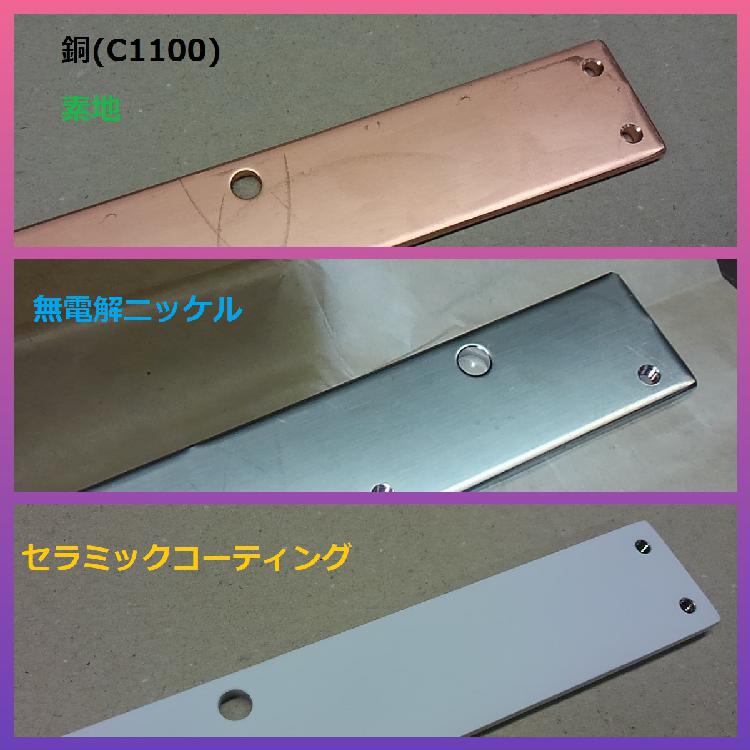

| 製品名 | 銅板→無電解ニッケル→セラミックコーティング |
|---|---|
| 材質 | 銅【C1100】 |
| サイズ | 580x50 |
| 特徴 | 銅板に無電解ニッケル→セラミックコーティングの2重処理を施したものです。耐腐食性と耐熱性を持たせる為の加工です。 |

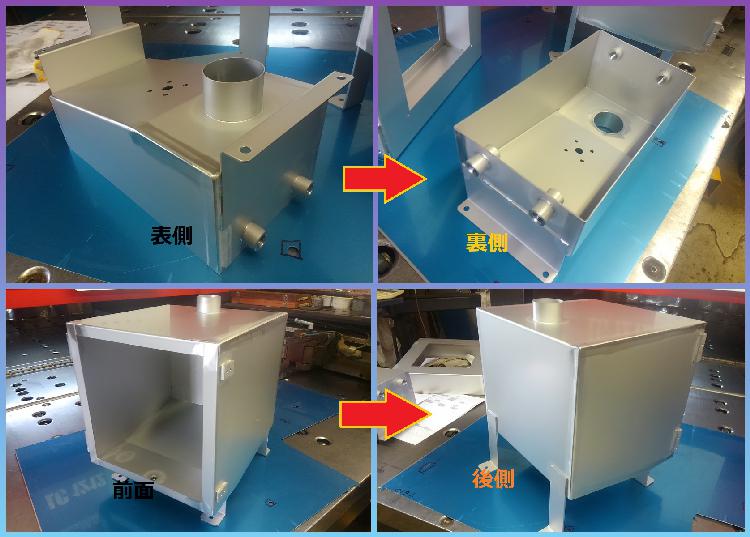

| 製品名 | タンク(2種類) |
|---|---|
| 材質 | 本体sus1.5/部品ｔ1.0/ｔ3.0 |
| サイズ | |
| 特徴 | 水密指定溶接品です。面と面の接続部、パイプ溶接部、ソケット溶接部等、各部液漏れが無いかのカラーチェックをした後、酸洗いに出して完成です。 |
| 製品名 | ブラケット |
|---|---|
| 材質 | SUS304 ｔ2.0 |
| サイズ | |
| 特徴 | 緊急依頼で製作したブラケットです。『曲げｏｒ溶接構造でお願いできますか？』という依頼でしたが、展開後、ベンダー職人【弊社社長(笑)】に判断を仰いだ結果、曲げだけで作成する事に決めました。まぁ、見た目を取るか、製作にかかる手間を取るかといったところなのですが、職人魂に火がついたようです(^^;)DXFデータを頂いたので展開の時間が大幅に削減され翌日には納品する事が出来ました。 |

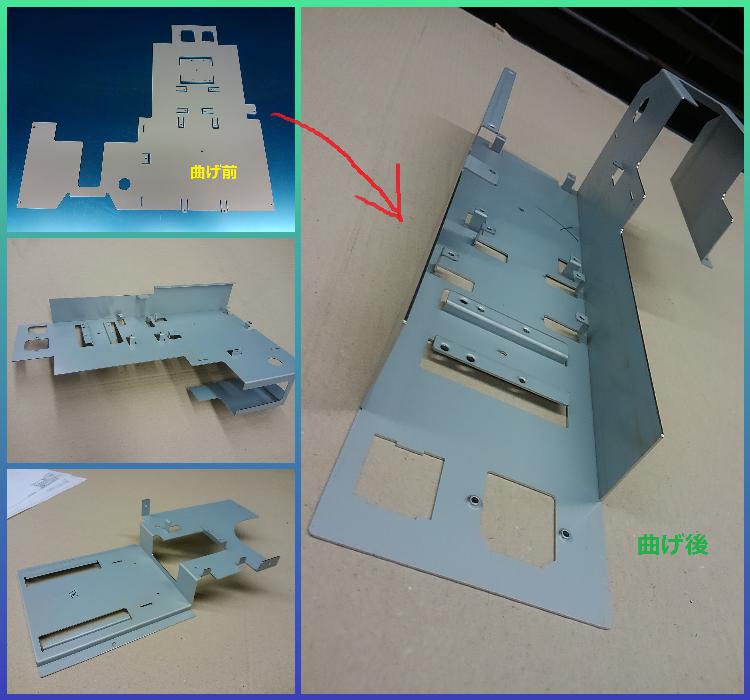

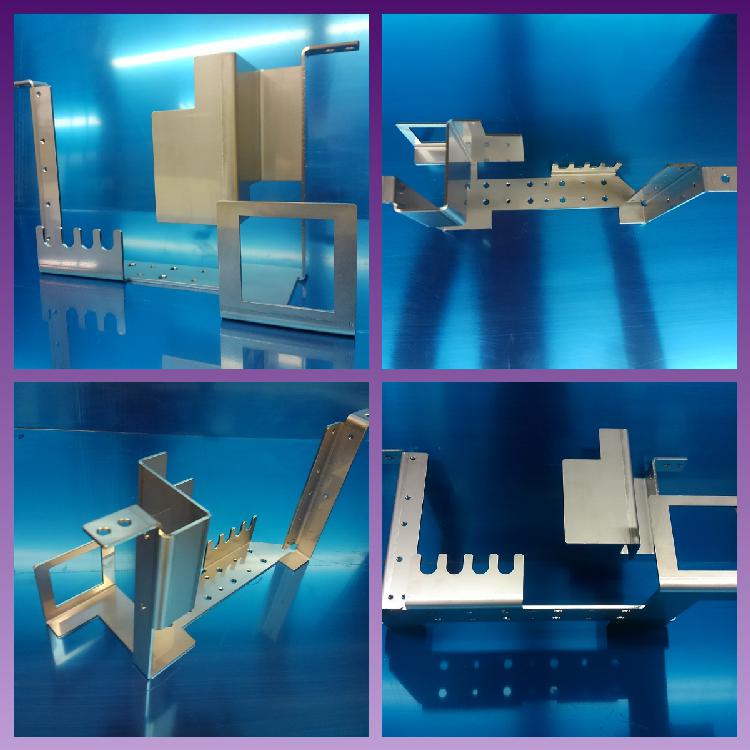

| 製品名 | POSシステムの機構部品 |
|---|---|
| 材質 | SECC1.0 |
| サイズ | |
| 特徴 | これはまだ試作の段階の品です。段曲げ(ｽｰﾊﾟｰﾔｹﾞﾝ使用)や分割の型を駆使してﾍﾞﾝﾀﾞｰだけで形にしていきます。曲げ工程が30か所位あるので、曲げ順等考えながら進めていかないと途中でどうにもならなくなってしまいます(^^;)熟練のﾍﾞﾝﾀﾞｰ職人の腕の見せ所です！ |

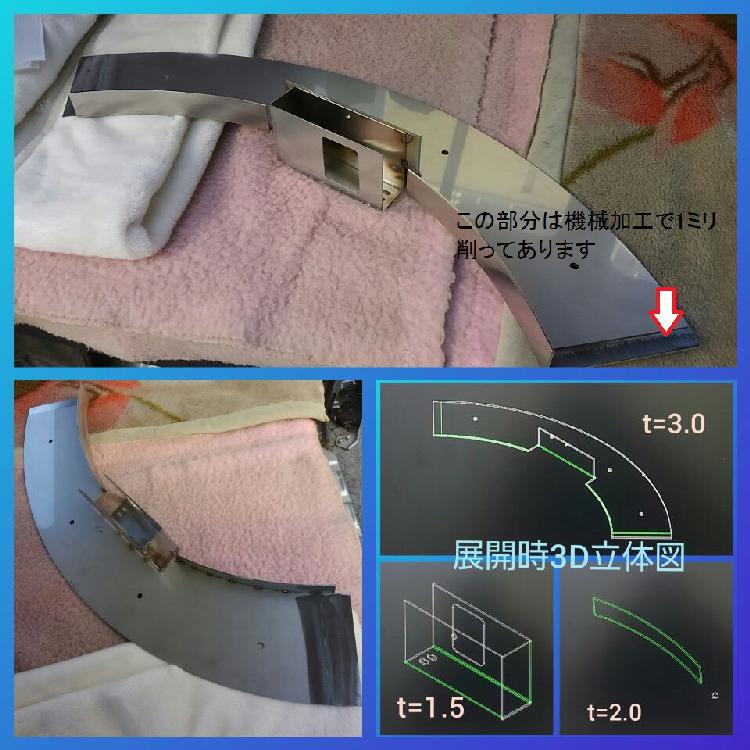

| 製品名 | リフレクター |
|---|---|
| 材質 | SUS304→ t3.0, t2.0, t1.5, t1.0 |
| サイズ | 展開長 657×258 |
| 特徴 | 本体は扇状で3㍉ﾍﾞｰｽ。中央が1箇所立上がっていて、そこに1.5㍉の箱を溶接し、R形状の立ち上がり部分は2㍉の板をR曲げして溶接してあります。本体の両端は機械加工で深さ1㍉×幅15㍉削っていて、片側はその上に1㍉の板を溶接して有ります。この後アルミナ処理をして完成です。 |
| 製品名 | リフレクター |
|---|---|
| 材質 | SUS304 板厚2.0／1.5 |
| サイズ | |
| 特徴 | 丸穴の空いている平面部は板厚2㎜、丸めてある側面は板厚1.5㎜。全溶接してあります。この後アルミナ処理をして完成です。 |

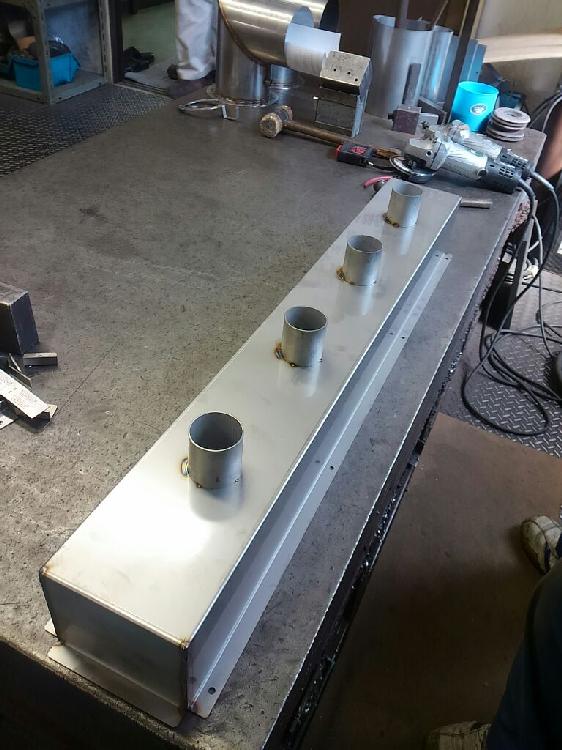

| 製品名 | 水密溶接加工品 |
|---|---|
| 材質 | SUS304/t1.5 |
| サイズ | 1200×200×高さ300 |
| 特徴 | 箱状に曲げてﾊﾟｲﾌﾟを溶接してあります。水密指定があるので完成後カラーチェック検査が有ります |

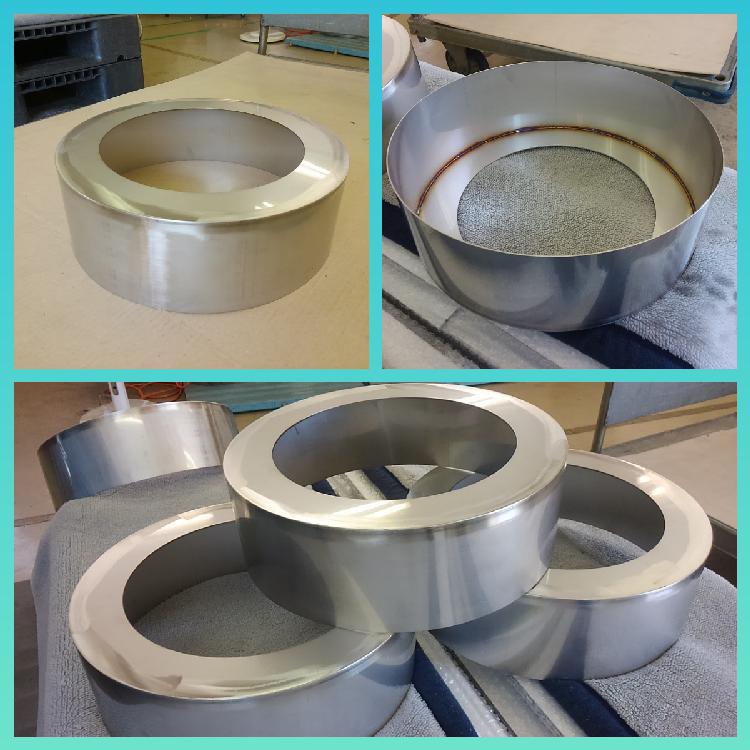

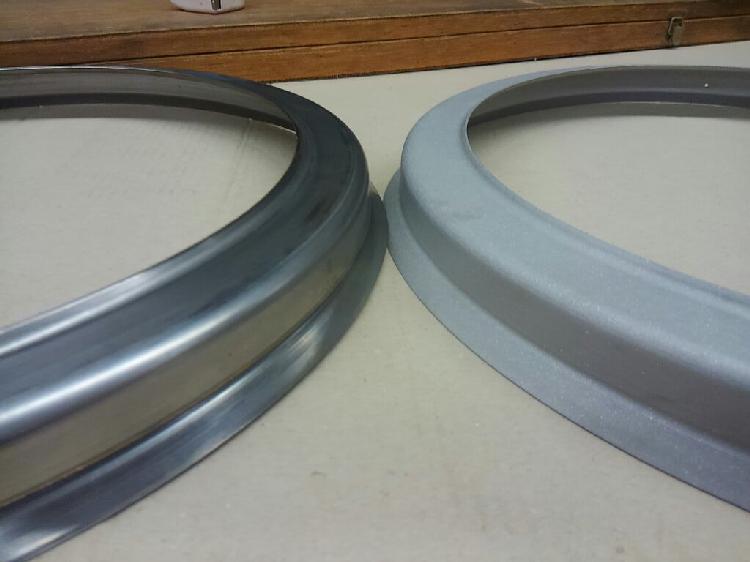

| 製品名 | しぼり加工/アルミナ処理 |
|---|---|
| 材質 | SUS1.5 |
| サイズ | 500φ×高さ80位 |
| 特徴 | ステンレスのしぼり加工品です。左が処理前、右がアルミナ処理後の物です。 |

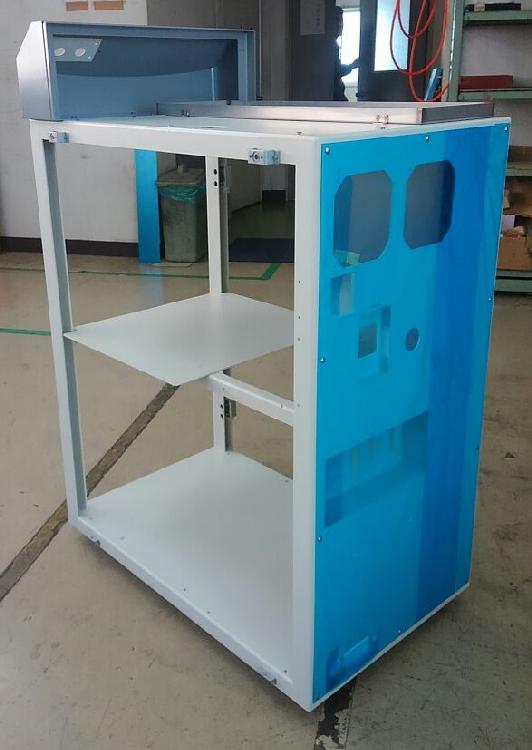

| 製品名 | レーザー装置筐体 |
|---|---|
| 材質 | SPCC1.6～3.2 |
| サイズ | 800×600×高さ1100 |
| 特徴 | 製作途中のレーザー装置の筐体のフレーム部分です。この後全体にｶﾊﾞｰや扉をつけて完成です |

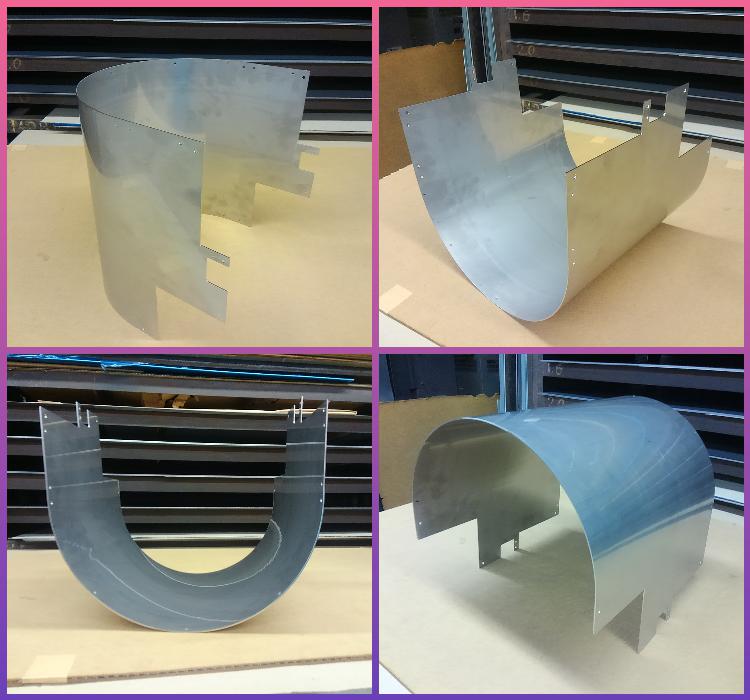

| 製品名 | ステンレス R曲げカバー |
|---|---|
| 材質 | SUS304 板厚2.0 |
| サイズ | |
| 特徴 | 端をベンダーでハナ曲げ後、ローラーに通して形と寸法を合わせて完成です。 |

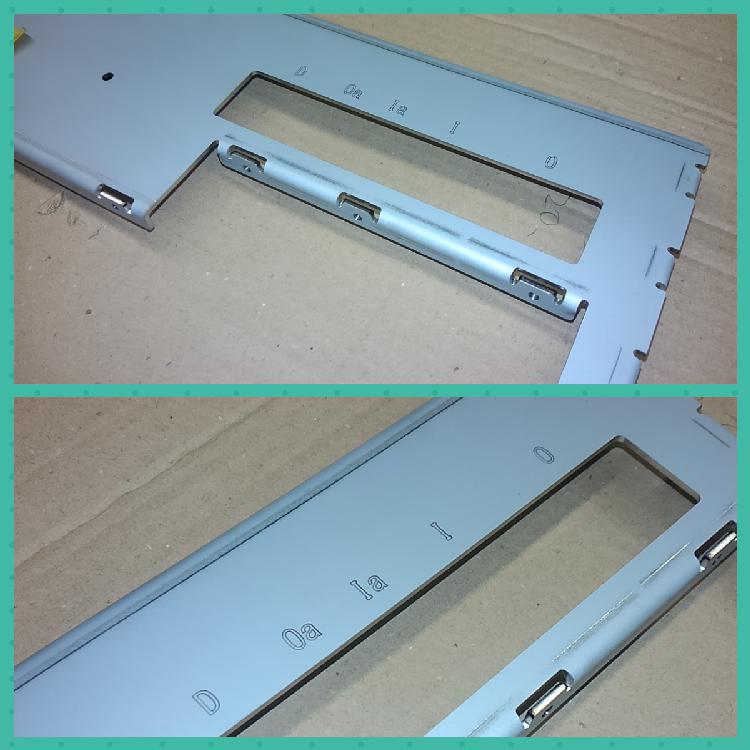

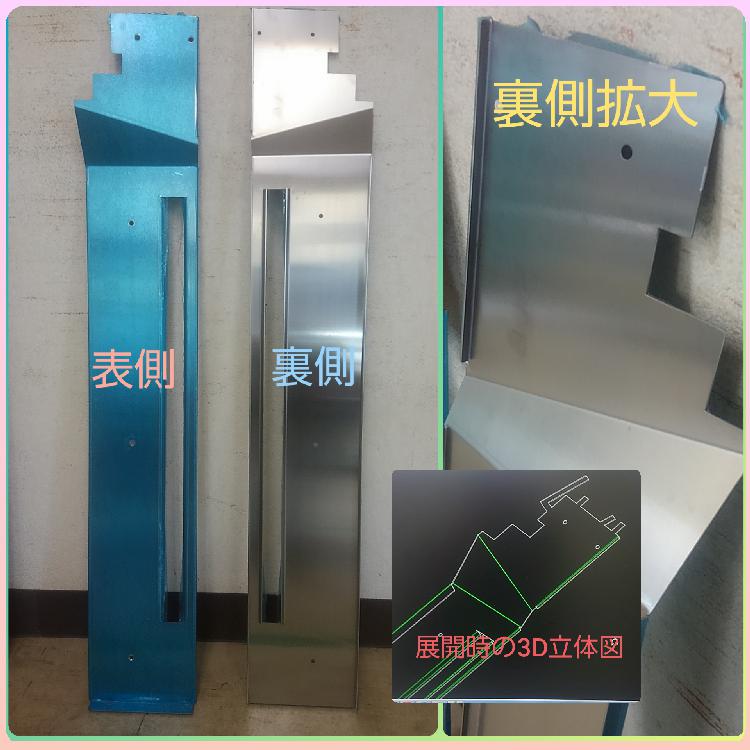

| 製品名 | 数字を読み取る装置の内部部品 |
|---|---|
| 材質 | SUS430/ﾍｱﾗｲﾝ/ｔ1.5 |
| サイズ | 展開長 1198.21×208.75 |
| 特徴 | SUS430ﾍｱﾗｲﾝ材による曲げ加工品です。立上り面の角度や形状がバラバラなので、展開時には曲げ用ｶﾞｲﾄﾞとして突き当てが付けられています。曲げ加工後突き当てを切断して完成です。表側はﾍｱﾗｲﾝ方向に沿って紙が流れていくので傷は厳禁です。傷防止の為ビニールを貼って保護して有ります。 |

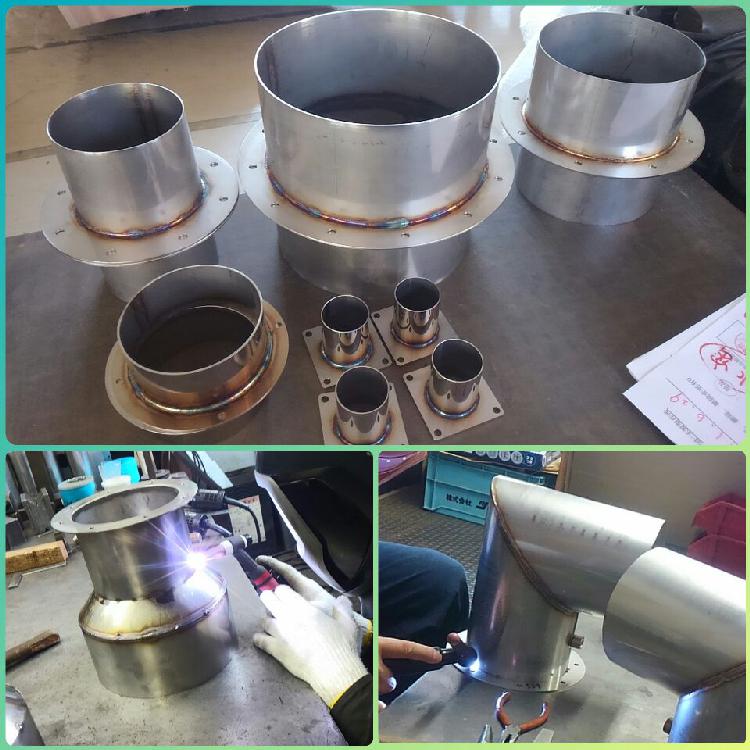

| 製品名 | ダクト類 |
|---|---|
| 材質 | SUS304 板厚1.0～2.0 |
| サイズ | 大小様々 |
| 特徴 | 用途やご要望に合わせて、様々な大きさ、様々な形状で制作しています。水密、気密等もお任せ下さい！ |

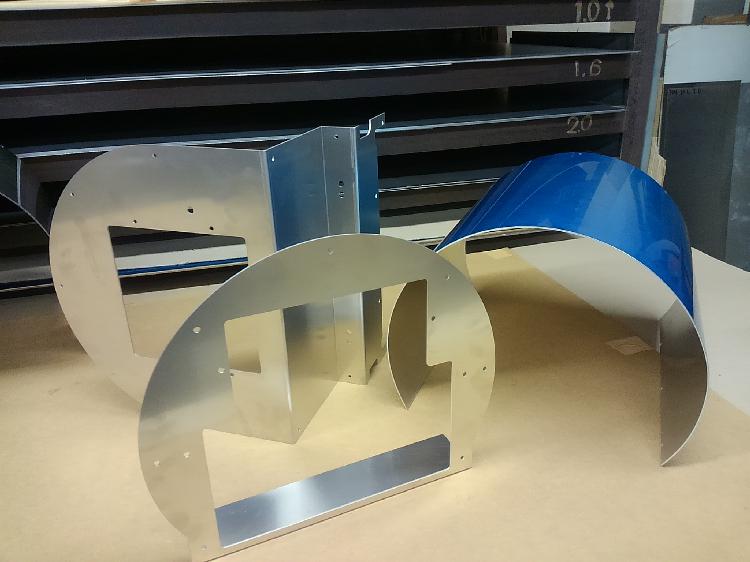

| 製品名 | アルミ製品 |
|---|---|
| 材質 | A5052 板厚2.0 |
| サイズ | |
| 特徴 | 色々な形のアルミ製品です。 |

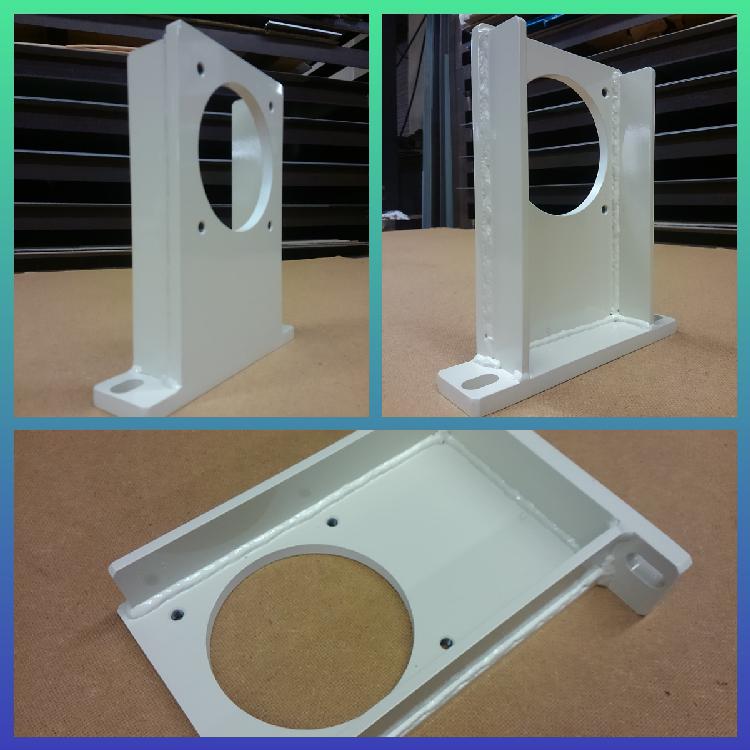

| 製品名 | 厚板 溶接品 塗装済 |
|---|---|
| 材質 | SS400 板厚 ｔ12.0 ｔ9.0 ｔ6.0 |
| サイズ | 丸穴の空いている面は板厚9㎜、土台部分は板厚12㎜、リブの部分は板厚6㎜で形成されています。厚板の切断、溶接もお任せ下さい！ |
| 特徴 |

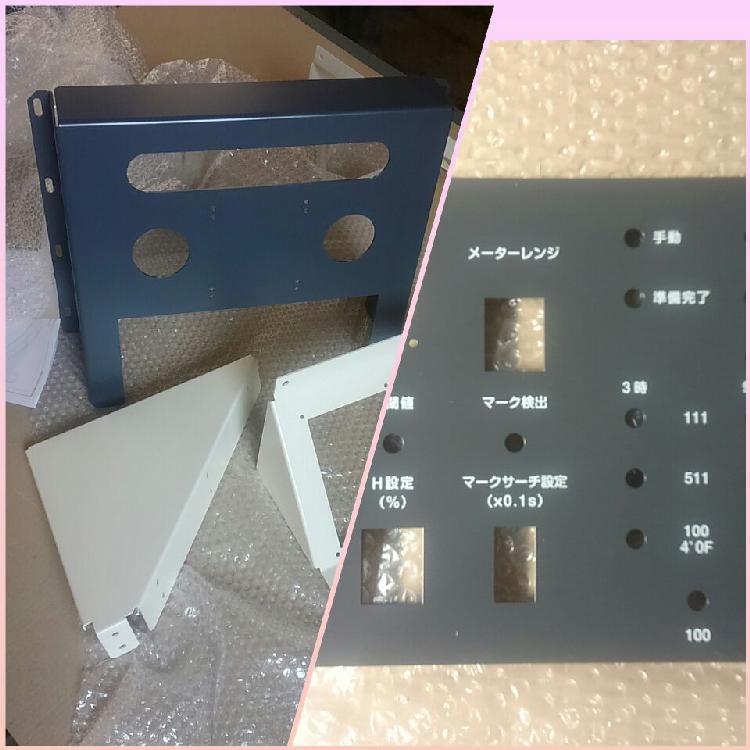

| 製品名 | 塗装品/シルク印刷 |
|---|---|
| 材質 | SPCC 板厚1.6～2.3 |
| サイズ | |
| 特徴 | 各種塗装品/右側はシルクスクリーン印刷を施したパネル |

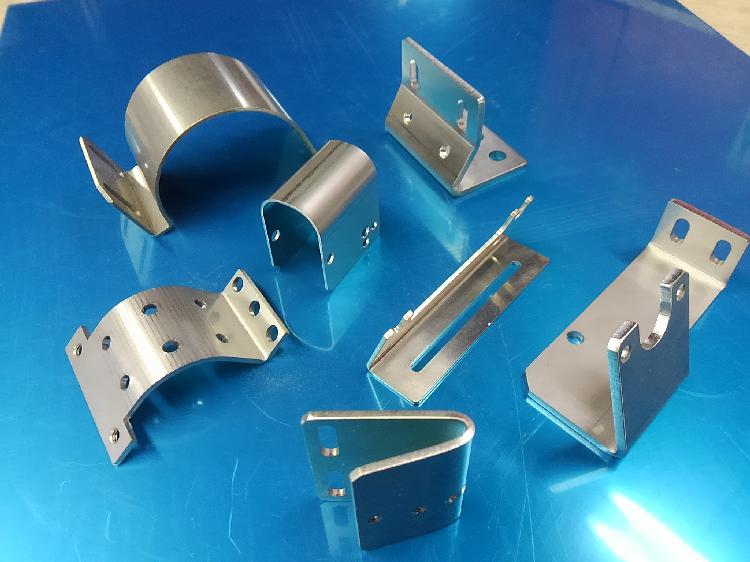

| 製品名 | 色んな形のﾌﾞﾗｹｯﾄ |
|---|---|
| 材質 | SUS304 板厚1.0～3.0 |
| サイズ | 色々 |
| 特徴 | 色々な形状のブラケットです。90度はもちろん、鋭角、鈍角、R曲げ等、お客様の要望に答えワンオフ品も製作します！ |

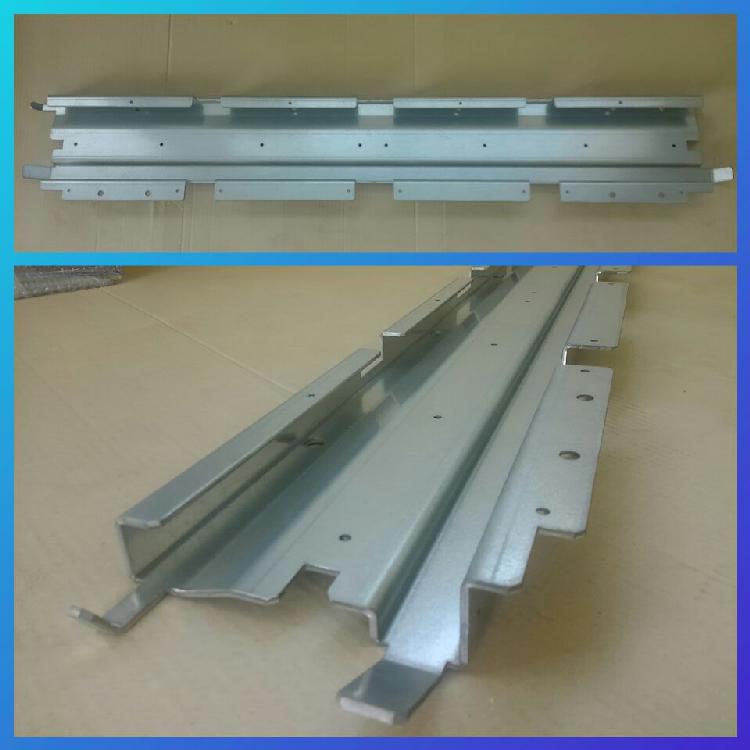

| 製品名 | ﾌﾞﾗｹｯﾄ |
|---|---|
| 材質 | ZAM 板厚3.2 |
| サイズ | 展開長 1072×247 |
| 特徴 | とある装置の機構部品です。曲げ工程が11回あるので、一曲げごとに、少しでもズレが生じるとそれが蓄積されて全体的には大きくズレてしまいます。毎回数十個単位で発注がかかるので、最初の1台目は慎重に曲げ進めていきます。一度寸法が決まってしまえばNCﾍﾞﾝﾀﾞｰが記憶しているので、材料さえ変わらなければガンガン曲げていきます。 |

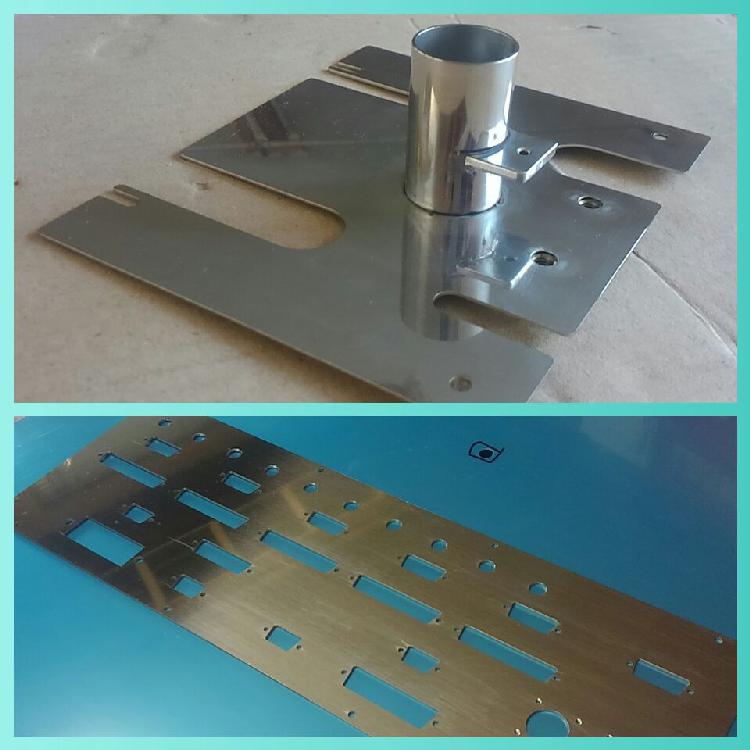

| 製品名 | ステンレス/研磨材の品物 |
|---|---|
| 材質 | SUS304 ＃400 |
| サイズ | |
| 特徴 | 上は板厚1.0の研磨材に1ミリの化粧ﾊﾟｲﾌﾟを溶接した物です。ﾊﾟｲﾌﾟの途中に機械加工で切り込みを入れ、その下に3ミリのブロックを溶接して有ります。穴の裏側にはナットが溶接されています。下の写真は研磨材のﾊﾟﾈﾙです。この後彫刻で文字入れをして完成です。 |
| 製品名 | レイデント処理をした小部品 |
|---|---|
| 材質 | SPCC1.0 |
| サイズ | |
| 特徴 | 通常の他のメッキは素材の上に吸着するイメージですが、レイデントは 素材に染み込んで皮膜を形成するイメージです。レイデント皮膜と金属母材とは完全に一体化され半永久的に分離（剥離性）されることもなく、又、合金化された金属表面は安定期を経てステンレス化し、更に外部の酸化セラミック層（約＋1μm）と連続した強力な保護防錆膜を構成します。 |
| 製品名 | 機構部品 |
|---|---|
| 材質 | SUS304 板厚0.3～0.5の微細部品 |
| サイズ | 全長10㎜～ |
| 特徴 | ベンダー職人による繊細な曲げ部品 |

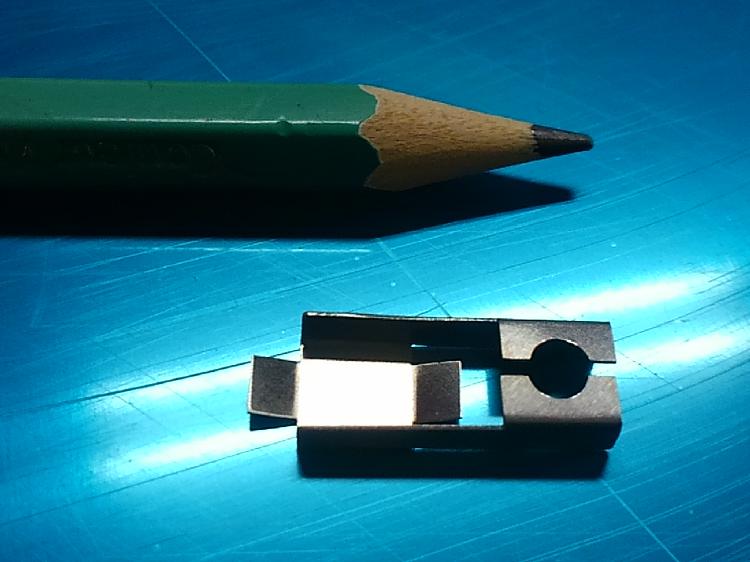

| 製品名 | 機構部品 |
|---|---|
| 材質 | SUS304 t=0.3mm(ｽﾌﾟﾘﾝｸﾞ材) |
| サイズ | 8㎜×15㎜ |
| 特徴 | 0.3ミリのｽﾌﾟﾘﾝｸﾞ材を使用した品物 |

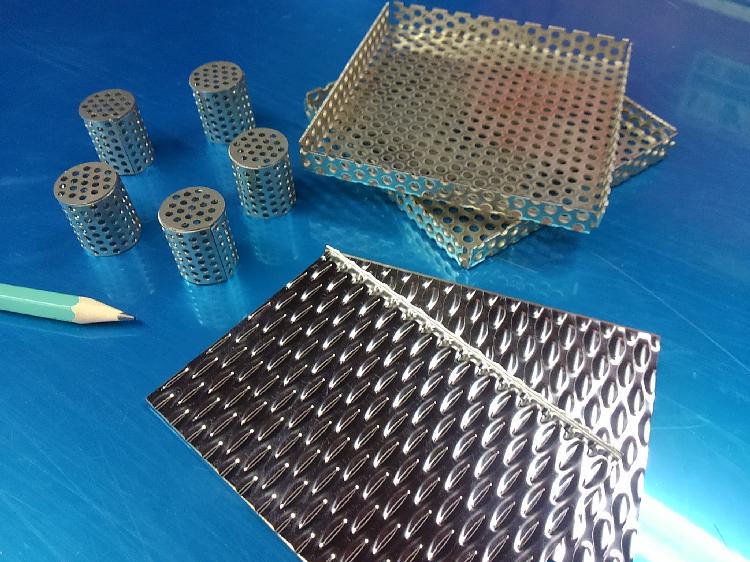

| 製品名 | パンチング板加工品/エンボス板加工品 |
|---|---|
| 材質 | SUS304 t=0.5～1.0㎜ パンチング板／エンボス板 |
| サイズ | すべり板 高さ8㎜の鋭角曲げ |
| 特徴 | パンチング板の曲げ加工や丸め加工/エンボス板の抜き＆曲げ加工 |

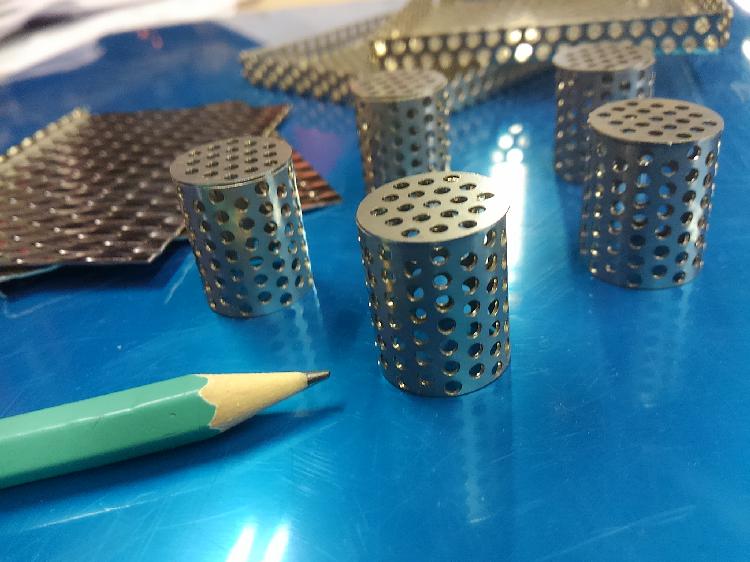

| 製品名 | パンチング筒 拡大 |
|---|---|
| 材質 | 例：SUS304 t0.5㎜ パンチング材 |
| サイズ | 15fφ×25㎜ 円柱 |
| 特徴 | ベンダーでR曲げ後、接続部とﾌﾀを点付け |

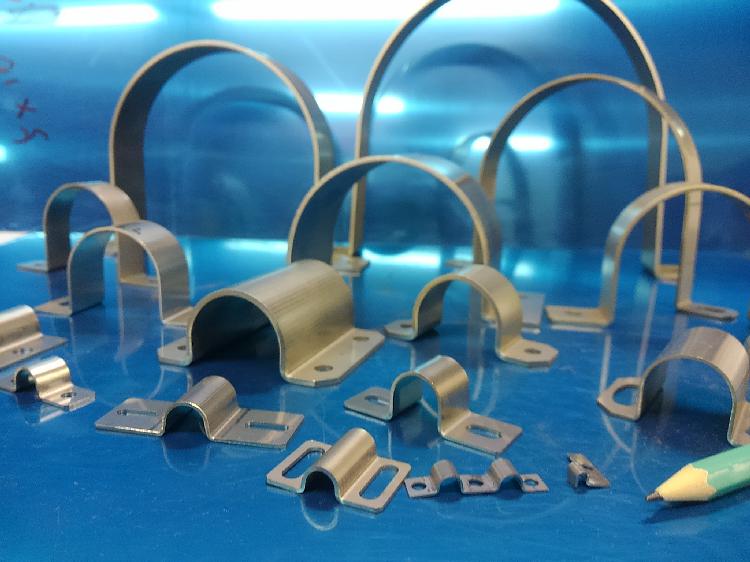

| 製品名 | 各種ﾊﾞﾝﾄﾞ |
|---|---|
| 材質 | SUS304 t=0.5～2.0mm |
| サイズ | 全長10㎜～ |
| 特徴 | お客様のさまざまな要望にお答えし製作した多種多様なﾊﾞﾝﾄﾞです |

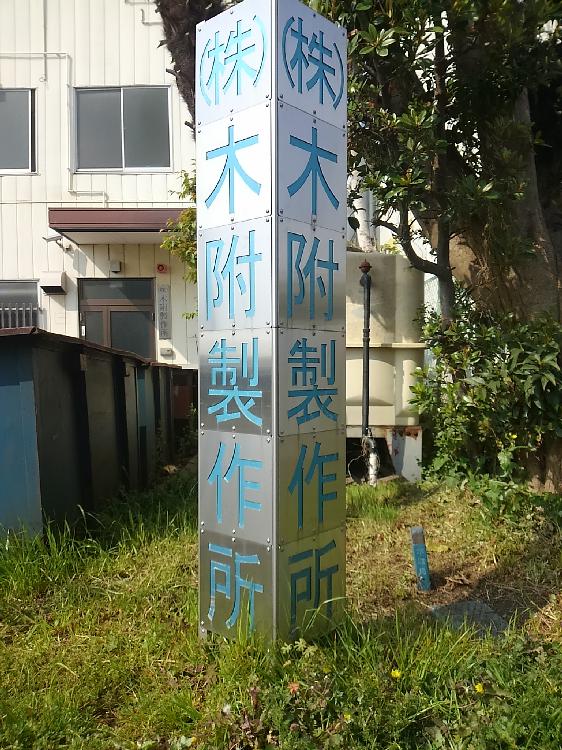

| 製品名 | 設計から設置まですべて自社製 立て看板！ |
|---|---|
| 材質 | SUS304 ｔ1.5ヘアライン |
| サイズ | 地上部170㎝位 地中100㎝位 |
| 特徴 | 文字部はCADで展開し、レーザーで切り抜き、フレーム部分は廃材を折り曲げて作成。おいでの際にはこの看板が目印です！ |

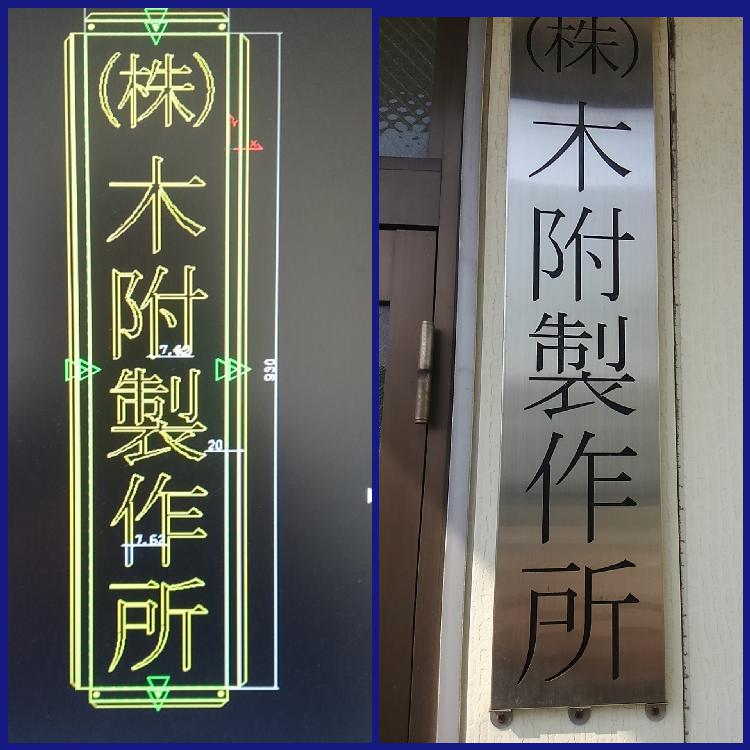

| 製品名 | 自社 表札 |
|---|---|
| 材質 | SUS304 ｔ1.0㎜ ヘアライン |
| サイズ | 横200㎜×縦920㎜×厚さ20㎜ |
| 特徴 | 左側は設計中のＣＡＤ図です。これもまたレーザーで文字部を切り抜き箱状に曲げて作りました。ご要望があればワンオフ製作致します！ |

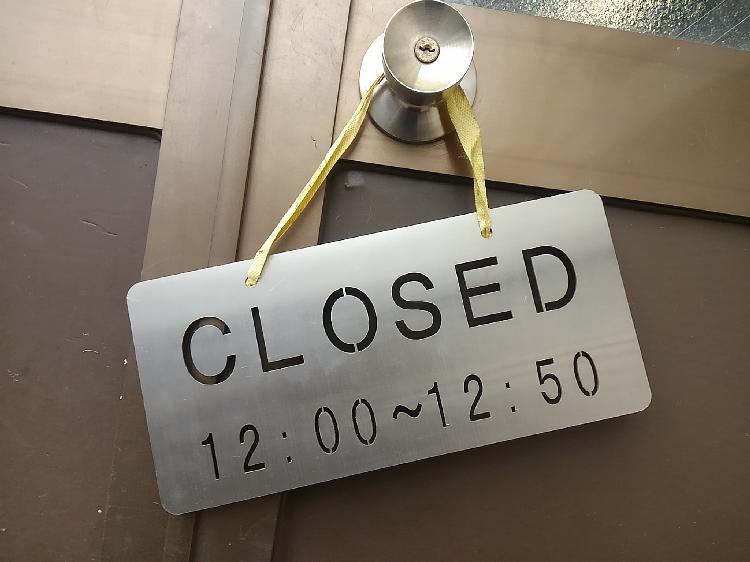

| 製品名 | お昼休みﾌﾟﾚｰﾄ |
|---|---|
| 材質 | SUS304 ｔ1.5㎜ ヘアラインの廃材 |
| サイズ | 300㎜×150㎜ |
| 特徴 | お昼休みに工場裏口にかけて、不意な侵入者を阻止する為に作成した物です(休憩を妨害されたくない人の要望です(笑)) |
